An toàn điện luôn là ưu tiên hàng đầu trong mọi công trình, từ nhà ở dân dụng đến hệ thống công nghiệp hiện đại. Tuy nhiên, những sự cố tiềm ẩn như hồ quang điện – nguyên nhân âm thầm gây cháy nổ – lại thường bị bỏ sót do khó phát hiện bằng các thiết bị bảo vệ truyền thống. Trước thực trạng đó, thiết bị bảo vệ sự cố hồ quang điện AFDD ra đời như một giải pháp đột phá, mang đến lớp phòng vệ thông minh và hiệu quả cho hệ thống điện hiện đại.

1. AFDD là gì?

Trong hệ thống điện dân dụng và công nghiệp hiện nay, nhu cầu đảm bảo an toàn ngày càng được đặt lên hàng đầu. Một trong những mối nguy hiểm tiềm ẩn nhưng lại rất khó phát hiện bằng mắt thường hoặc các thiết bị truyền thống là sự cố hồ quang điện – nguyên nhân gây ra hàng nghìn vụ cháy mỗi năm.

AFDD (Arc Fault Detection Device) ra đời như một giải pháp đột phá để xử lý nguy cơ này. Đây là thiết bị bảo vệ chuyên dụng, được thiết kế để phát hiện và ngắt mạch khi phát sinh hiện tượng hồ quang điện – điều mà các thiết bị như CB, RCD hoặc ELCB không thể làm được.

AFDD không chỉ bảo vệ hệ thống điện, mà còn góp phần ngăn chặn cháy nổ, bảo vệ tính mạng và tài sản, đặc biệt tại các khu vực như:

• Nhà ở, căn hộ cao tầng
• Văn phòng, khách sạn
• Cơ sở sản xuất công nghiệp
• Trạm sạc xe điện, trung tâm dữ liệu

2. Hiểu về sự cố hồ quang

2.1 Sự cố hồ quang là gì?

Hồ quang điện là hiện tượng phát sinh khi dòng điện phóng qua không khí giữa hai điểm dẫn điện bị tách rời hoặc có kết nối kém, tạo ra một "tia lửa điện". Dòng hồ quang này:

• Tạo ra nhiệt độ lên đến 6.000 độ C
• Gây nhiễu điện từ, làm ảnh hưởng đến thiết bị điện tử
• Có thể làm cháy lớp vỏ cách điện, vật liệu xung quanh
• Diễn ra âm thầm, không gây quá tải nhưng tiềm ẩn nguy cơ cháy cực cao

Sự cố hồ quang rất khó phát hiện bằng thiết bị thông thường vì cường độ dòng điện có thể nhỏ và không vượt quá mức bảo vệ của CB.

2.2 Các loại sự cố hồ quang

Sự cố hồ quang với đất

Xảy ra khi dòng điện phóng từ dây pha sang đất, do cách điện bị hư hỏng hoặc ẩm ướt. Hồ quang với đất thường liên quan đến hệ thống tiếp địa kém an toàn, dễ gây rò điện hoặc cháy âm tường.

Sự cố hồ quang song song

Diễn ra giữa hai dây dẫn có hiệu điện thế khác nhau, ví dụ dây pha và dây trung tính hoặc giữa hai dây pha. Loại hồ quang này nguy hiểm vì xảy ra tại các điểm tiếp xúc hở, ổ cắm lỏng, dây dẫn bị kẹp…

Sự cố hồ quang nối tiếp

Hồ quang nối tiếp xảy ra trên cùng một dây dẫn khi:

• Dây dẫn bị đứt gãy một phần
• Có mối nối lỏng, oxy hóa
• Đầu nối thiết bị kém chất lượng

Dù dòng điện nhỏ, nhưng hồ quang nối tiếp sinh nhiệt lớn, đủ đốt cháy lớp cách điện và lan nhanh sang các vật liệu dễ cháy khác.

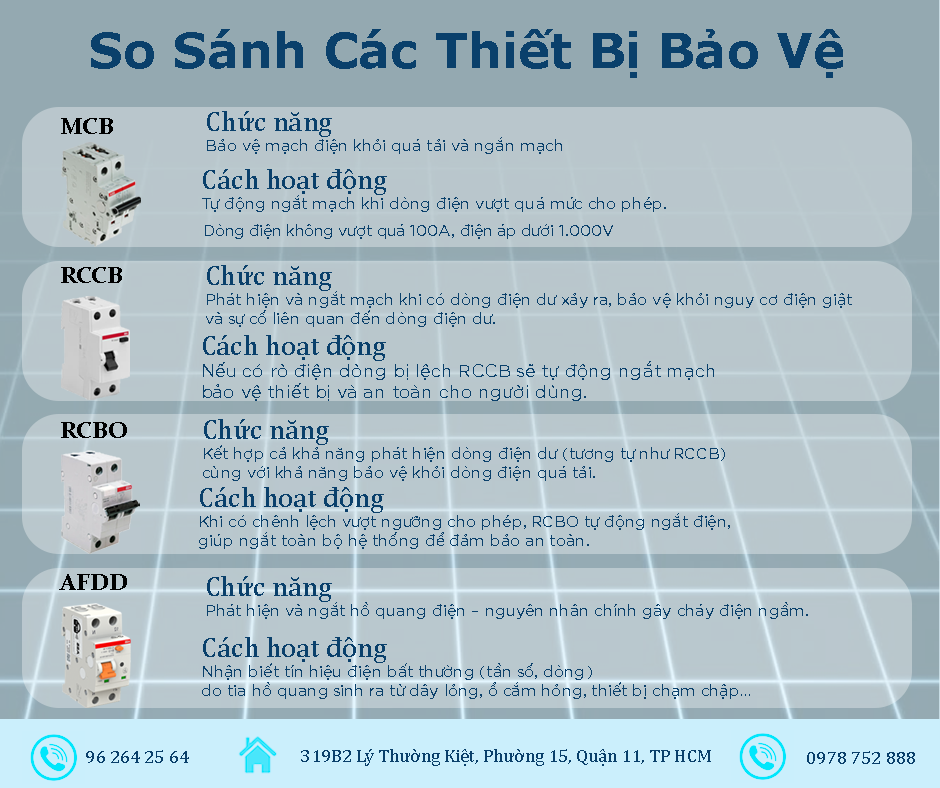

3. So sánh giữa các thiết bị bảo vệ sự cố điện

👉 AFDD có thể tích hợp cùng CB hoặc RCBO để tạo thành một thiết bị "3 trong 1", bảo vệ đồng thời cả quá tải, rò điện và hồ quang.

4. Tại sao phải dùng thiết bị phát hiện hồ quang AFDD?

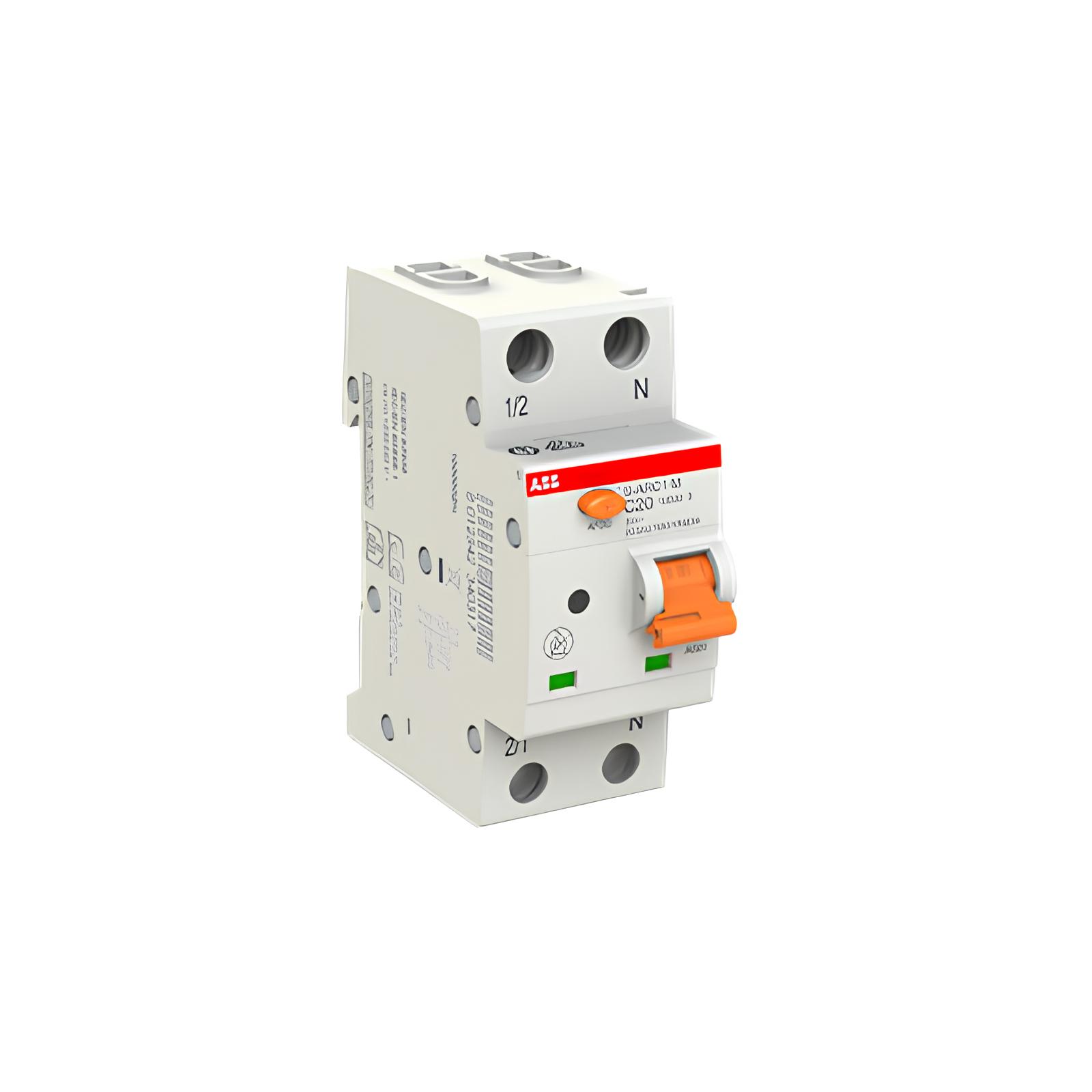

4.1 Giới thiệu về thiết bị bảo vệ sự cố hồ quang AFDD (Arc Fault Detection Device)

Định nghĩa

AFDD là thiết bị phát hiện hồ quang điện dựa trên phân tích tín hiệu điện, được tiêu chuẩn hóa trong các quy chuẩn kỹ thuật châu Âu (IEC 62606). AFDD chủ động theo dõi dòng điện và ngắt mạch ngay khi phát hiện xung điện có đặc tính hồ quang nguy hiểm, ngăn ngừa cháy nổ.

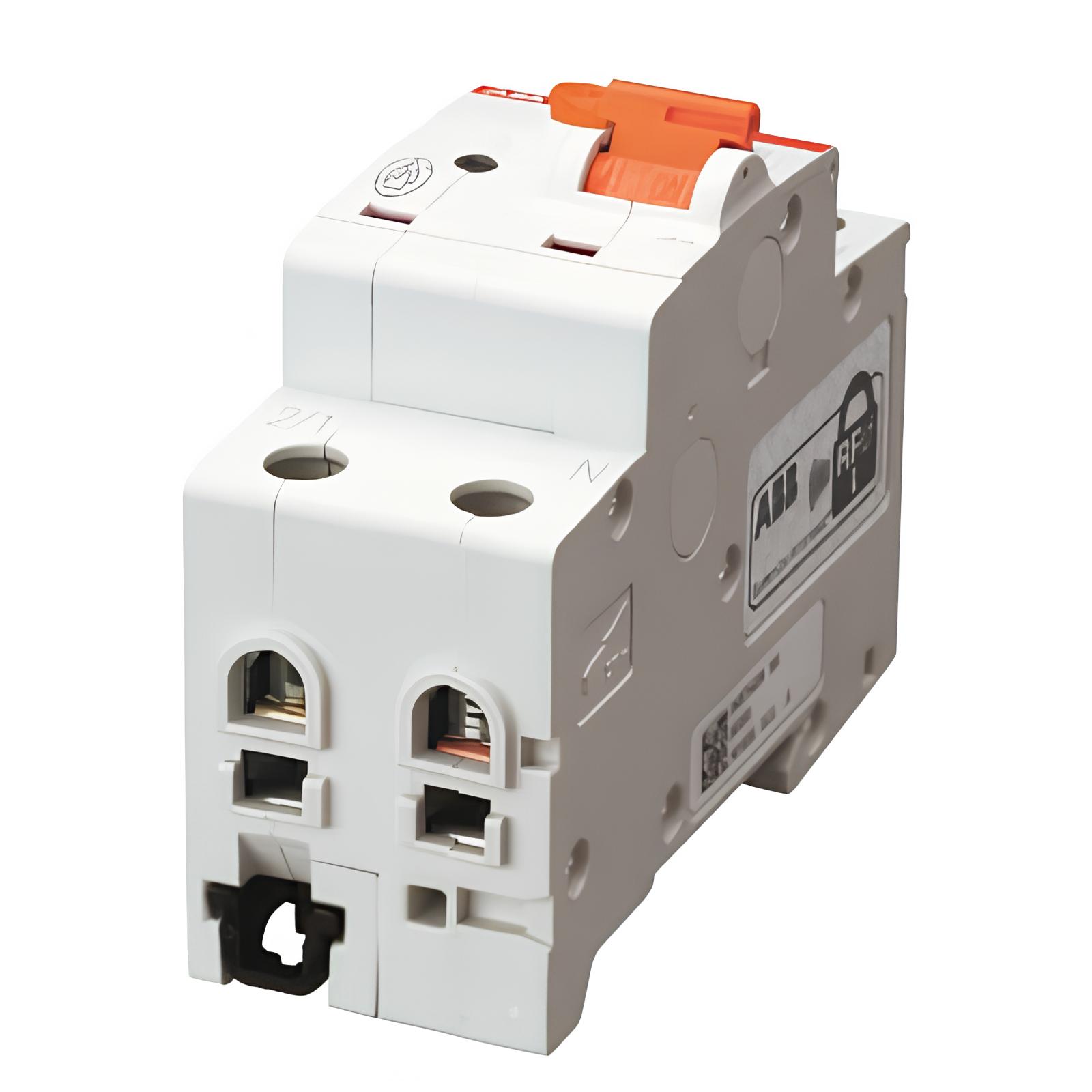

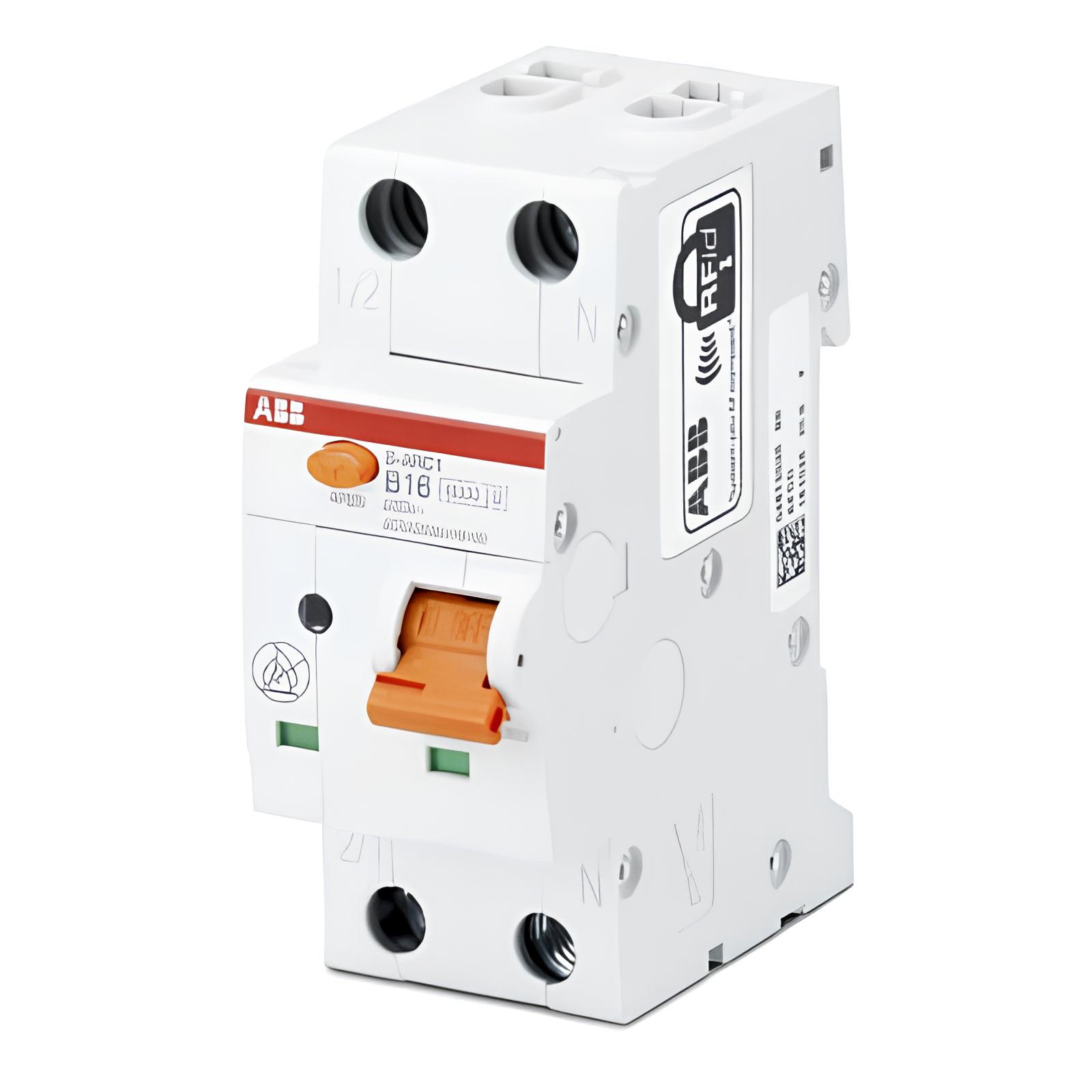

4.2 Về cấu tạo và tính năng của thiết bị bảo vệ sự cố hồ quang AFDD

Thiết bị AFDD (Arc Fault Detection Device) được thiết kế theo công nghệ hiện đại, tích hợp nhiều thành phần điện tử và cơ học để thực hiện chức năng phát hiện và xử lý sự cố hồ quang điện một cách hiệu quả. Một thiết bị AFDD tiêu chuẩn thường bao gồm các thành phần chính sau:

• Cảm biến dòng điện độ chính xác cao (Current Sensor):
   Đây là thành phần đầu vào quan trọng, có nhiệm vụ liên tục giám sát dòng điện chảy qua mạch. Cảm biến này có khả năng đo được cả những thay đổi nhỏ trong biên độ, tần số hoặc dao động bất thường của dòng điện – dấu hiệu thường thấy của hồ quang điện. Nhờ độ chính xác cao, cảm biến đảm bảo rằng tín hiệu đầu vào là đáng tin cậy để các bộ phận xử lý tiếp theo phân tích.
• Bộ vi xử lý (Microcontroller / MCU):
   Bộ não của thiết bị, vi xử lý đóng vai trò quan trọng trong việc phân tích dữ liệu dòng điện được thu thập từ cảm biến. Nó sử dụng các thuật toán tiên tiến để phát hiện đặc tính của sóng hài, biên độ dao động, nhiễu tần số cao – những yếu tố đặc trưng khi xảy ra hồ quang. Vi xử lý còn có khả năng phân biệt giữa hoạt động bình thường (như khi bật công tắc, khởi động thiết bị có tải lớn) với sự cố hồ quang thực sự.

• Bộ lọc tín hiệu số (Digital Signal Processing – DSP):
   DSP là mô-đun xử lý tín hiệu chuyên biệt, được tích hợp để lọc bỏ các tín hiệu nhiễu không liên quan và giữ lại các dạng sóng đáng nghi. Đây là thành phần giúp tăng độ chính xác trong việc phát hiện hồ quang điện, đặc biệt trong môi trường có nhiều thiết bị điện cùng hoạt động. DSP đóng vai trò làm “bộ lọc thông minh”, giúp thiết bị tránh hiện tượng ngắt mạch sai (false alarm).
• Mạch đóng cắt tự động (Tripping Mechanism):
   Khi xác định được sự cố hồ quang nguy hiểm, thiết bị sẽ truyền lệnh đến mạch đóng cắt để thực hiện ngắt nguồn điện ngay lập tức. Mạch này thường được thiết kế tích hợp cùng với CB (cầu dao tự động) hoặc RCBO (thiết bị chống rò điện kết hợp CB), nhằm đảm bảo cả hai chức năng – bảo vệ quá dòng và bảo vệ hồ quang – được thực hiện đồng thời và đồng bộ.
• Giao diện người dùng – Màn hình LCD (nếu có):
   Một số mẫu AFDD cao cấp còn trang bị màn hình LCD để hiển thị thông tin trạng thái thiết bị, nhật ký sự kiện, lỗi đã xảy ra và cảnh báo người dùng. Điều này rất hữu ích trong các hệ thống lớn hoặc khu vực yêu cầu giám sát liên tục.
• Bộ nhớ lưu trữ sự kiện (Event Logger):
   Thiết bị có thể lưu lại lịch sử các lần ngắt mạch, dạng sóng bất thường, thời điểm xảy ra hồ quang. Đây là công cụ hỗ trợ kỹ sư bảo trì xác định nguyên nhân và xu hướng sự cố, từ đó có kế hoạch cải tạo, nâng cấp hệ thống điện phù hợp hơn.

4.2 Về cấu tạo và tính năng của thiết bị bảo vệ sự cố hồ quang AFDD

Thiết bị AFDD (Arc Fault Detection Device) được thiết kế theo công nghệ hiện đại, tích hợp nhiều thành phần điện tử và cơ học để thực hiện chức năng phát hiện và xử lý sự cố hồ quang điện một cách hiệu quả. Một thiết bị AFDD tiêu chuẩn thường bao gồm các thành phần chính sau:

• Cảm biến dòng điện độ chính xác cao (Current Sensor):
   Đây là thành phần đầu vào quan trọng, có nhiệm vụ liên tục giám sát dòng điện chảy qua mạch. Cảm biến này có khả năng đo được cả những thay đổi nhỏ trong biên độ, tần số hoặc dao động bất thường của dòng điện – dấu hiệu thường thấy của hồ quang điện. Nhờ độ chính xác cao, cảm biến đảm bảo rằng tín hiệu đầu vào là đáng tin cậy để các bộ phận xử lý tiếp theo phân tích.
• Bộ vi xử lý (Microcontroller / MCU):
   Bộ não của thiết bị, vi xử lý đóng vai trò quan trọng trong việc phân tích dữ liệu dòng điện được thu thập từ cảm biến. Nó sử dụng các thuật toán tiên tiến để phát hiện đặc tính của sóng hài, biên độ dao động, nhiễu tần số cao – những yếu tố đặc trưng khi xảy ra hồ quang. Vi xử lý còn có khả năng phân biệt giữa hoạt động bình thường (như khi bật công tắc, khởi động thiết bị có tải lớn) với sự cố hồ quang thực sự.
• Bộ lọc tín hiệu số (Digital Signal Processing – DSP):
   DSP là mô-đun xử lý tín hiệu chuyên biệt, được tích hợp để lọc bỏ các tín hiệu nhiễu không liên quan và giữ lại các dạng sóng đáng nghi. Đây là thành phần giúp tăng độ chính xác trong việc phát hiện hồ quang điện, đặc biệt trong môi trường có nhiều thiết bị điện cùng hoạt động. DSP đóng vai trò làm “bộ lọc thông minh”, giúp thiết bị tránh hiện tượng ngắt mạch sai (false alarm).

• Mạch đóng cắt tự động (Tripping Mechanism):
   Khi xác định được sự cố hồ quang nguy hiểm, thiết bị sẽ truyền lệnh đến mạch đóng cắt để thực hiện ngắt nguồn điện ngay lập tức. Mạch này thường được thiết kế tích hợp cùng với CB (cầu dao tự động) hoặc RCBO (thiết bị chống rò điện kết hợp CB), nhằm đảm bảo cả hai chức năng – bảo vệ quá dòng và bảo vệ hồ quang – được thực hiện đồng thời và đồng bộ.
• Giao diện người dùng – Màn hình LCD (nếu có):
   Một số mẫu AFDD cao cấp còn trang bị màn hình LCD để hiển thị thông tin trạng thái thiết bị, nhật ký sự kiện, lỗi đã xảy ra và cảnh báo người dùng. Điều này rất hữu ích trong các hệ thống lớn hoặc khu vực yêu cầu giám sát liên tục.
• Bộ nhớ lưu trữ sự kiện (Event Logger):
   Thiết bị có thể lưu lại lịch sử các lần ngắt mạch, dạng sóng bất thường, thời điểm xảy ra hồ quang. Đây là công cụ hỗ trợ kỹ sư bảo trì xác định nguyên nhân và xu hướng sự cố, từ đó có kế hoạch cải tạo, nâng cấp hệ thống điện phù hợp hơn.

5. Nguyên lý làm việc của thiết bị AFDD

Thiết bị AFDD hoạt động dựa trên khả năng giám sát, phân tích tín hiệu dòng điện theo thời gian thực. Quy trình làm việc của thiết bị có thể được mô tả theo các bước sau:

5.1 Giám sát liên tục dòng điện:
Ngay khi được cấp nguồn, AFDD bắt đầu theo dõi dòng điện đi qua mạch điện đầu cuối bằng cảm biến dòng chính xác. Thiết bị không chỉ đo cường độ mà còn theo dõi dạng sóng, tần số dao động, biên độ xung điện, và nhiễu điện từ.

5.2 Phân tích tín hiệu và phát hiện đặc tính hồ quang:
 Khi có hiện tượng bất thường, bộ vi xử lý kết hợp với DSP bắt đầu xử lý dữ liệu dạng sóng. Hồ quang điện tạo ra những xung điện rất đặc trưng, thường có dạng sóng răng cưa không ổn định, tần số cao, và biến thiên nhanh chóng. Thiết bị sẽ so sánh tín hiệu này với cơ sở dữ liệu mẫu để đánh giá xem đó có phải là sự cố hay chỉ là dao động bình thường.

5.3 Phân biệt sự cố với hoạt động hợp lệ:
 Đây là điểm khác biệt giữa AFDD chất lượng cao và các thiết bị kém chất lượng. Một thiết bị tốt sẽ không phản ứng với các hoạt động bình thường như:

• Bật/tắt công tắc đèn huỳnh quang
• Khởi động máy hút bụi, máy điều hòa
• Dao động từ thiết bị điện tử như máy tính, TV

5.4 Nếu tín hiệu được xác định là hồ quang nguy hiểm, thiết bị sẽ chuyển sang bước tiếp theo.

5.5 Ngắt mạch tức thì:
 Khi xác nhận hồ quang là nguy hiểm, AFDD sẽ ra lệnh cho bộ đóng cắt ngắt mạch chỉ trong vòng vài mili giây. Thời gian phản ứng nhanh giúp ngăn chặn hồ quang phát triển thành nguồn gây cháy lớn.

5.6 Ghi log và cảnh báo:
 Sau khi ngắt, thiết bị có thể hiển thị lỗi, nhấp nháy đèn LED cảnh báo, hoặc ghi lại thông tin vào bộ nhớ sự kiện. Kỹ sư hoặc kỹ thuật viên có thể truy xuất thông tin này để kiểm tra xem:

• Sự cố xảy ra ở thời điểm nào?
• Dạng sóng ra sao?
• Có cần khắc phục thiết bị, dây dẫn hay không?

6 Ứng dụng của thiết bị bảo vệ sự cố hồ quang AFDD

AFDD đang ngày càng phổ biến trong các hệ thống điện tiên tiến:

• Dân dụng: căn hộ cao tầng, biệt thự, nhà có trẻ nhỏ, khu vực có ổ cắm và thiết bị cũ
• Thương mại: văn phòng, trung tâm thương mại, khách sạn, nhà hàng
• Công nghiệp: nhà kho, xưởng sản xuất, khu vực chứa vật liệu dễ cháy
• Năng lượng: hệ thống điện mặt trời, trạm sạc EV, tủ điện trung thế

7 Các vấn đề thường gặp khi sử dụng thiết bị bảo vệ sự cố hồ quang AFDD

Có cần thiết phải lắp đặt AFDD trên mỗi mạch không?

Không nhất thiết phải lắp cho mọi mạch điện. Nên ưu tiên các mạch điện đầu cuối quan trọng như:

• Ổ cắm trong phòng ngủ
• Khu vực bếp, máy giặt
• Thiết bị điện công suất lớn

Ở các nước như Đức, Pháp hay Nhật Bản, quy định đã yêu cầu bắt buộc lắp AFDD cho một số khu vực dân cư và công cộng.

Tại sao AFDD không thể được sử dụng trên các mạch đa năng?

Mạch đa năng (multi-circuit) thường có:

• Nhiều thiết bị với dao động dòng điện khác nhau
• Nhiễu tín hiệu, khiến thiết bị dễ hiểu sai và cắt điện không cần thiết

Do đó, AFDD chỉ nên dùng cho từng mạch đơn để đảm bảo phân tích chính xác và tránh báo lỗi giả.

AFDD có thể sử dụng để bảo vệ nhiều hơn một mạch điện cuối cùng không?

Không nên. Vì:

• Làm giảm độ chính xác

• Gây quá tải phân tích tín hiệu

• Không kiểm soát được lỗi phát sinh tại đâu

Theo chuẩn IEC, AFDD nên áp dụng cho từng mạch điện đầu cuối riêng biệt.

Thiết bị AFDD có tác động nếu tạo một hồ quang theo cách thủ công không?

Có, nếu hồ quang tạo ra có đặc tính nguy hiểm, AFDD vẫn ngắt mạch. Tuy nhiên, các thiết bị chất lượng cao thường có cơ chế:

• Lọc nhiễu tần số không nguy hiểm
• Không ngắt khi hồ quang phát sinh từ thiết bị hợp pháp như công tắc, mô tơ khởi động

Trong bối cảnh nhu cầu sử dụng điện ngày càng phức tạp và tiềm ẩn nhiều rủi ro, việc trang bị thiết bị bảo vệ sự cố hồ quang điện AFDD chính là bước đi chủ động để bảo vệ tính mạng, tài sản và sự ổn định vận hành của toàn bộ hệ thống điện. Đây không chỉ là thiết bị công nghệ cao, mà còn là lá chắn an toàn cần thiết cho mọi công trình hiện đại.
