AFDD là gì?

AFDD (Arc Fault Detection Device) là thiết bị phát hiện hồ quang điện và tự động ngắt mạch để ngăn ngừa nguy cơ cháy nổ do hiện tượng phóng hồ quang trong hệ thống điện. Đây là thiết bị hiện đại được tích hợp công nghệ cảm biến và xử lý tín hiệu nhằm nhận diện nhanh các tia hồ quang, ngay cả khi cường độ dòng điện chưa vượt quá mức báo động thông thường.

Hồ quang điện – hiểm họa âm thầm gây cháy nổ

Hồ quang điện là hiện tượng phóng tia lửa điện giữa hai điểm dẫn điện khi có dòng điện đi qua không khí. Những nguyên nhân phổ biến gây ra hồ quang gồm:

• Dây điện bị mòn, hở, hoặc gãy gập
• Ổ cắm, phích cắm lỏng lẻo
• Điểm nối không chắc chắn
• Tác động cơ học vào dây dẫn

Hồ quang điện có thể tồn tại rất nhỏ, nhưng sản sinh nhiệt độ lên tới 10.000 – 20.000°C, đủ làm cháy nhựa cách điện và các vật liệu xung quanh, đặc biệt nguy hiểm vì không bị các thiết bị đóng cắt như CB phát hiện kịp thời.

Vì sao các thiết bị bảo vệ truyền thống không phát hiện được hồ quang?

Hệ thống điện hiện nay thường được bảo vệ bằng các thiết bị như:

• MCB (Miniature Circuit Breaker): ngắt khi có hiện tượng quá tải hoặc ngắn mạch
• RCCB (Residual Current Circuit Breaker): ngắt khi có dòng điện rò rỉ ra ngoài hệ thống
• MCCB (Moulded Case Circuit Breaker): tương tự MCB nhưng có công suất và dải dòng lớn hơn, dùng trong công nghiệp

Tuy nhiên, điểm chung của các thiết bị này là chỉ hoạt động khi dòng điện vượt quá một ngưỡng định mức nhất định. Trong khi đó, hồ quang điện thường xảy ra ở dòng điện rất nhỏ, dao động trong khoảng 2 – 10A, không đủ để kích hoạt cơ chế ngắt mạch của các thiết bị bảo vệ truyền thống.

Bên cạnh đó, hồ quang điện thường không tạo ra dòng ngắn mạch rõ ràng hoặc rò điện có thể đo lường được. Thay vào đó, nó gây ra hiện tượng dao động dòng điện ở tần số cao, liên tục phát ra tia lửa nhỏ đốt cháy lớp cách điện, vật liệu nhựa, gỗ, giấy... gần nơi tiếp xúc.

Khi CB và RCCB không phản ứng, các tia hồ quang vẫn âm thầm hoạt động – dẫn đến hiện tượng:

• Cháy âm ỉ kéo dài nhiều giờ trước khi bùng phát thành lửa lớn
• Không gây mất điện, khiến người dùng không nhận biết được nguy cơ
• Khó phát hiện bằng mắt thường hoặc thiết bị cơ bản

Chính vì vậy, cần có một thiết bị chuyên dụng được thiết kế riêng để phát hiện mẫu sóng dòng điện bất thường đặc trưng cho hồ quang – đó chính là AFDD (Arc Fault Detection Device).

Nguyên lý hoạt động của thiết bị AFDD

Thiết bị AFDD hoạt động dựa trên công nghệ phân tích tín hiệu dòng điện theo thời gian thực thông qua một bộ vi xử lý thông minh được tích hợp bên trong. Thiết bị liên tục theo dõi các tham số điện của hệ thống như dạng sóng dòng điện, tần suất dao động, nhiễu cao tần, và cường độ dòng điện.

Khi xuất hiện hồ quang điện, dòng điện thường phát ra các tín hiệu đặc trưng như:

• Mẫu sóng điện dạng xung, không đều và không tuần hoàn như dòng điện thông thường
• Tần suất dao động cao và đột ngột, xuất hiện trong thời gian rất ngắn
• Nhiễu cao tần xuất hiện ngắt quãng, không ổn định, kèm theo xung điện áp bất thường

Bộ xử lý trung tâm của AFDD được lập trình để nhận diện chính xác những đặc điểm bất thường đó và phân biệt chúng với các xung nhiễu từ thiết bị điện bình thường (như máy hút bụi, khoan điện…).

Ngay khi xác nhận có tín hiệu hồ quang điện, AFDD sẽ kích hoạt cơ chế ngắt mạch tức thời. Thời gian phản ứng cực nhanh, chỉ trong khoảng 10 – 30 mili-giây, đủ để ngăn chặn hồ quang phát triển thành tia lửa gây cháy.

Điểm đặc biệt là AFDD không ngắt mạch theo dòng điện, mà dựa trên mẫu tín hiệu đặc trưng của hồ quang, vì vậy nó có thể phát hiện sự cố ngay cả khi dòng điện vẫn trong ngưỡng bình thường.

Sự kết hợp giữa cảm biến, phân tích phổ tín hiệu và trí tuệ nhân tạo giúp thiết bị AFDD hoạt động hiệu quả, chính xác và hạn chế báo động giả, nâng cao độ an toàn cho toàn bộ hệ thống điện.

Cấu tạo thiết bị AFDD ABB

Thiết bị chống hồ quang điện AFDD ABB được thiết kế với kiến trúc tối ưu, kết hợp giữa độ nhạy cao, độ bền cơ học và tính ổn định điện tử. Cấu tạo của thiết bị bao gồm các thành phần chính như:

• Mạch cảm biến dòng điện: liên tục giám sát dòng điện đi qua thiết bị, phát hiện các dao động bất thường có khả năng liên quan đến hồ quang.
• Bộ vi xử lý trung tâm (microprocessor): là trái tim của thiết bị, có khả năng phân tích mẫu tín hiệu dòng điện theo thời gian thực, xác định mẫu sóng đặc trưng của hồ quang điện và loại bỏ các tín hiệu nhiễu không nguy hiểm.
• Cơ cấu đóng cắt dòng điện phản hồi nhanh: được thiết kế để thực hiện ngắt mạch ngay lập tức trong vòng vài mili-giây khi phát hiện nguy cơ hồ quang, bảo vệ thiết bị điện và hệ thống khỏi phát sinh cháy.
• Vỏ cách điện chống cháy, chịu nhiệt cao: sử dụng vật liệu không cháy và có khả năng chịu được tác động cơ học, nhiệt độ và các điều kiện khắc nghiệt trong môi trường lắp đặt thực tế.

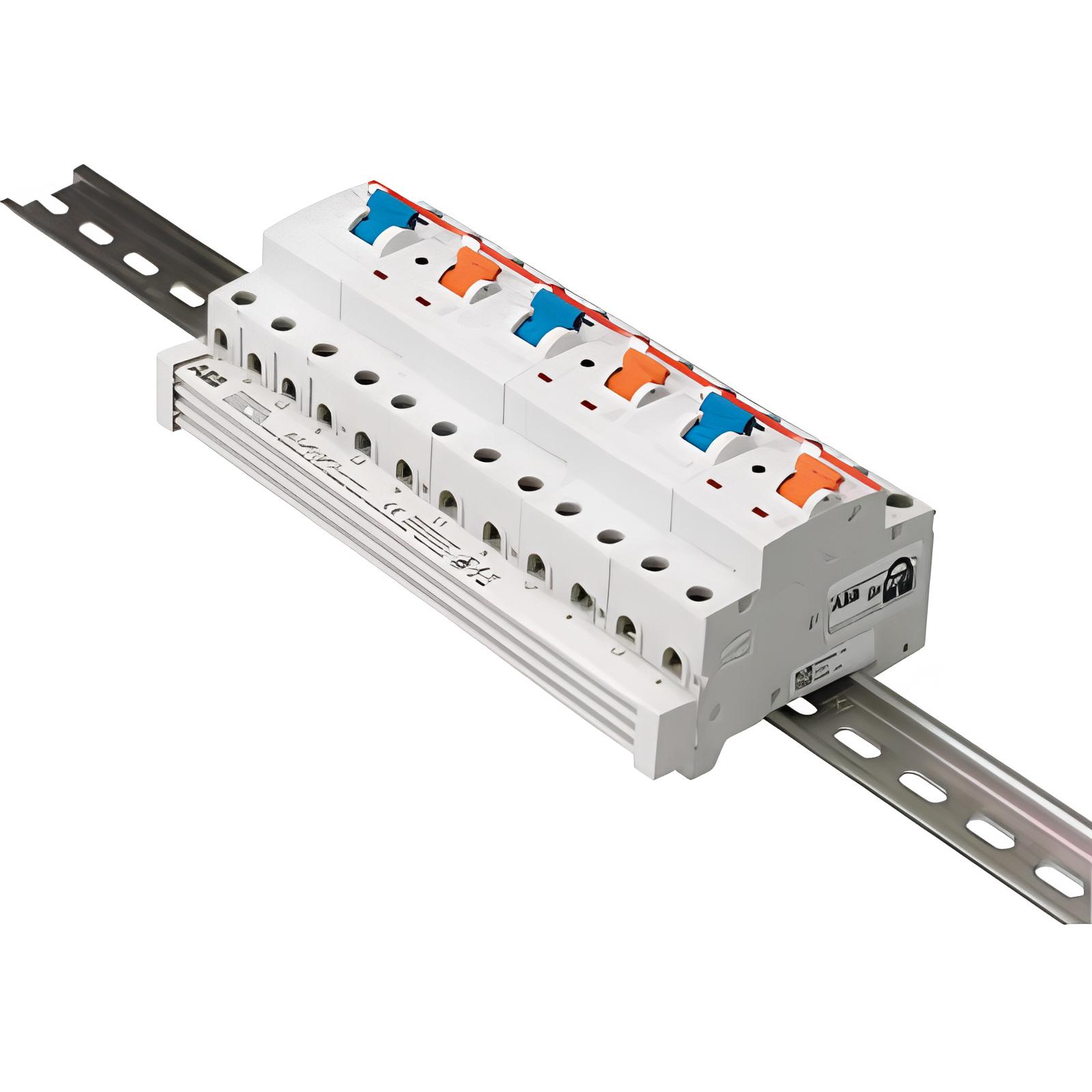

Ngoài ra, một số model của ABB còn tích hợp nhiều chức năng trong cùng một module, như:

• AFDD + MCB: bảo vệ quá tải, ngắn mạch và hồ quang điện
• AFDD + RCCB: bảo vệ rò điện và hồ quang điện
• AFDD + MCB + RCCB: giải pháp toàn diện cho an toàn điện

Sự tích hợp này giúp tiết kiệm không gian tủ điện, giảm chi phí lắp đặt và dễ dàng quản lý hệ thống hơn, đặc biệt phù hợp với các công trình yêu cầu cao về an toàn và thẩm mỹ.

Lợi ích vượt trội của thiết bị chống hồ quang điện

Việc trang bị thiết bị AFDD ABB trong hệ thống điện mang lại nhiều giá trị thiết thực:

• Ngăn ngừa cháy từ giai đoạn sớm nhất: phát hiện và xử lý sự cố ngay khi hồ quang bắt đầu hình thành, ngăn chặn nguy cơ cháy lan.
• Phát hiện lỗi mà thiết bị thông thường không nhận diện được: như dây dẫn đứt ngầm, điểm tiếp xúc lỏng, ổ cắm mòn.
• Bảo vệ chủ động và thông minh: sử dụng công nghệ nhận diện tín hiệu thông minh để lọc nhiễu và ngắt mạch chính xác.
• Tăng tuổi thọ hệ thống điện: tránh cháy âm ỉ gây hỏng dây, ổ cắm, bảng điện, giảm chi phí sửa chữa và thay thế.
• Thân thiện môi trường và an toàn cho người dùng: giảm thiểu nguy cơ cháy nổ, hạn chế thiệt hại về người và tài sản, không tạo ra khí độc khi xảy ra sự cố.
• Ngăn ngừa cháy ngay từ giai đoạn khởi phát
• Phát hiện sự cố mà thiết bị khác không làm được
• Giảm thiểu rủi ro điện cho nhà ở, xưởng, công trình lớn
• Tăng tuổi thọ và độ an toàn cho toàn hệ thống điện
• Thân thiện môi trường – không gây chập cháy lan tỏa

Ứng dụng của AFDD trong các công trình thực tế

Thiết bị chống hồ quang điện AFDD ABB được ứng dụng rộng rãi trong nhiều loại công trình từ dân dụng đến công nghiệp, nhờ khả năng phát hiện sớm sự cố điện và ngăn ngừa cháy nổ ngay từ khi hồ quang mới xuất hiện. Dưới đây là một số tình huống và công trình điển hình nơi AFDD phát huy hiệu quả vượt trội:

• Chung cư cao tầng, khu căn hộ cao cấp: AFDD giúp phát hiện hồ quang từ các ổ cắm bị lỏng, dây điện bị cắn hỏng hoặc đấu nối kém, đặc biệt ở các khu vực như bếp, phòng khách nơi sử dụng nhiều thiết bị điện công suất lớn. Việc lắp đặt AFDD trong từng căn hộ giúp hạn chế rủi ro cháy nổ ảnh hưởng lan sang các hộ lân cận.

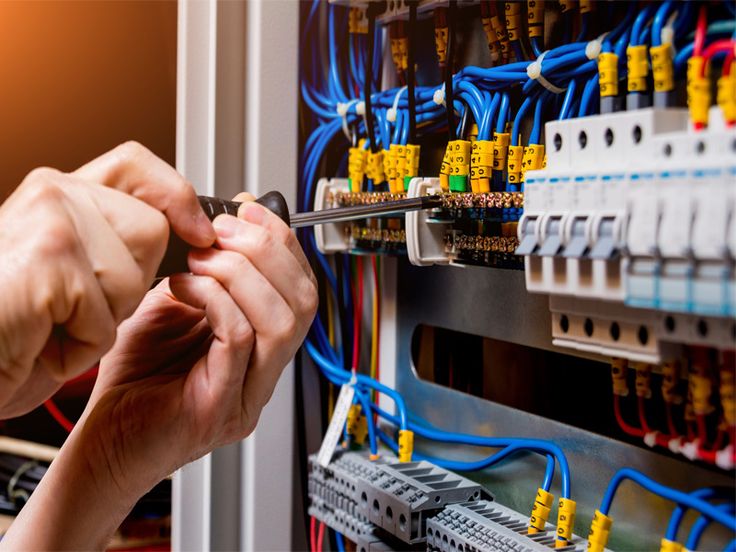

• Nhà máy sản xuất, xưởng công nghiệp: AFDD được lắp tại các tủ điện phân phối, dây dẫn kéo dài hoặc khu vực thường xuyên rung lắc, nơi mà hiện tượng lỏng mối nối và hồ quang điện có thể xuất hiện nhưng khó kiểm soát bằng mắt thường. Đây là nơi có nguy cơ cháy lớn nếu hồ quang không được xử lý kịp thời.
• Khách sạn, trung tâm thương mại, showroom: Với lượng người sử dụng lớn và thiết bị điện đa dạng, AFDD giúp phát hiện sự cố tại các bảng điện trong phòng hoặc hệ thống điều hòa, chiếu sáng, tránh nguy cơ cháy âm ỉ gây thiệt hại tài sản và ảnh hưởng thương hiệu.
• Bệnh viện, trường học, thư viện: AFDD giúp đảm bảo an toàn điện tuyệt đối tại các khu vực có mật độ người cao, tránh cháy trong các phòng máy, phòng lưu trữ thiết bị y tế hoặc máy tính, phòng học thực hành, nơi có thiết bị điện tử nhạy cảm.
• Hệ thống điện mặt trời (solar): Với số lượng lớn điểm kết nối (dây DC, inverter, tủ điện), hệ thống điện mặt trời rất dễ phát sinh hồ quang nếu dây dẫn kém chất lượng hoặc lắp đặt sai kỹ thuật. AFDD đóng vai trò phát hiện sớm sự cố, đảm bảo hệ thống vận hành bền vững và an toàn tuyệt đối.

Việc triển khai AFDD không chỉ nâng cao mức độ an toàn cho từng khu vực, mà còn là yêu cầu thiết yếu nếu chủ đầu tư muốn đạt chứng chỉ an toàn điện, tiêu chuẩn quốc tế hoặc nâng cấp hệ thống điện cho các công trình trọng điểm.

• Tiêu chuẩn IEC 62606 quy định bắt buộc kiểm soát hồ quang bằng AFDD cho các khu vực có nguy cơ cháy cao
• Nhiều nước như Đức, Pháp, Mỹ đã yêu cầu bắt buộc lắp đặt AFDD trong nhà ở, khách sạn, công trình công cộng
• Tại Việt Nam, dù chưa bắt buộc, nhưng AFDD đang trở thành giải pháp “mới mà cần” cho các chủ đầu tư có tầm nhìn

AFDD ABB – Giải pháp toàn diện từ Thụy Sĩ

ABB là một trong những thương hiệu đầu tiên phát triển AFDD từ năm 2010. Dòng sản phẩm ABB nổi bật bởi:

• Độ nhạy cao – ngắt chính xác hồ quang
• Không gây nhiễu thiết bị khác trong hệ thống
• Dễ dàng thay thế và lắp đặt trong tủ điện tiêu chuẩn DIN
• Bảo hành chính hãng, bảo trì tận nơi

Nơi cung cấp thiết bị AFDD chính hãng tại Việt Nam

Thiết bị điện Thụy Sĩ ABB là nhà phân phối ủy quyền tại Việt Nam:

• Sản phẩm ABB chính hãng – đầy đủ CO/CQ
• Tư vấn kỹ thuật từ đội ngũ nhiều năm kinh nghiệm
• Hỗ trợ bản vẽ sơ đồ lắp đặt, thi công
• Giao hàng toàn quốc – giá tốt cho dự án

Hotline: 096 264 25 64 – 0978 752 888
Website: https://thietbidienthuysi.com

Câu hỏi thường gặp về AFDD

1. AFDD có bắt buộc lắp không?
Hiện tại ở Việt Nam chưa bắt buộc, nhưng ở nhiều quốc gia thì có. Việc lắp đặt AFDD giúp bảo vệ an toàn tối đa.

2. AFDD khác gì MCB, RCCB?
AFDD phát hiện hồ quang điện, còn MCB ngắt khi quá tải/ngắn mạch và RCCB ngắt khi rò dòng. AFDD phát hiện sự cố sớm hơn.

3. Giá thiết bị AFDD ABB khoảng bao nhiêu?
Tùy vào loại (đơn, đôi, tích hợp RCCB), mức giá dao động từ vài triệu đến hơn 10 triệu đồng. Vui lòng liên hệ để nhận báo giá mới nhất.
